Quooker installatie- en servicetekeningen
Quooker
Installatie- en servicetekeningen
Grafisch systeem voor handleidingen, brochures en trainingen
over dit project
Sinds 2020 werk ik voor Quooker aan de technische installatie- en servicetekeningen die wereldwijd worden gebruikt in handleidingen, dealerbrochures en trainingsmateriaal. Wat begon met losse illustraties per type installatie, groeide uit tot één slim opgebouwd Adobe Illustrator-systeem waarin alle varianten beheerd kunnen worden.
Structuur en opbouw

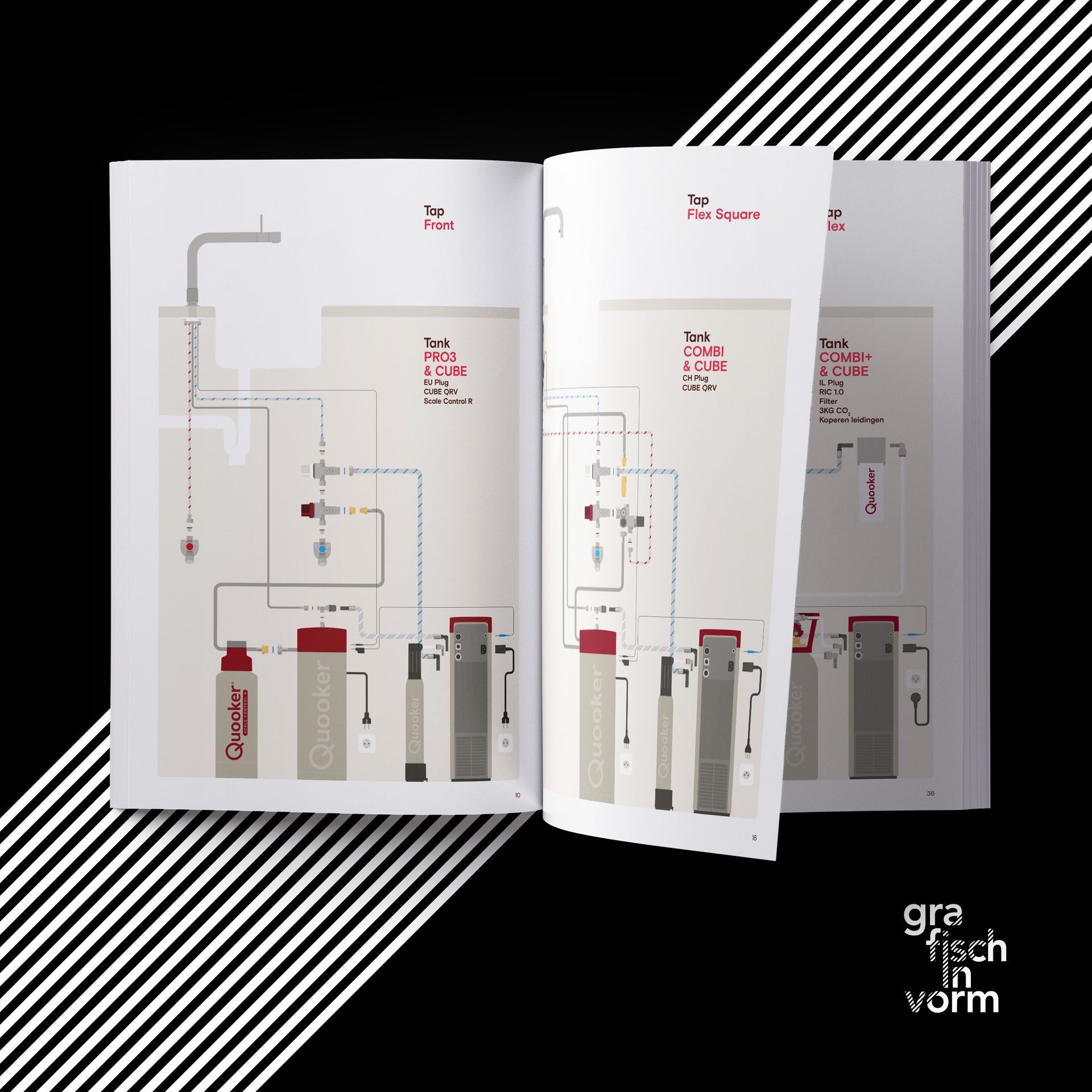

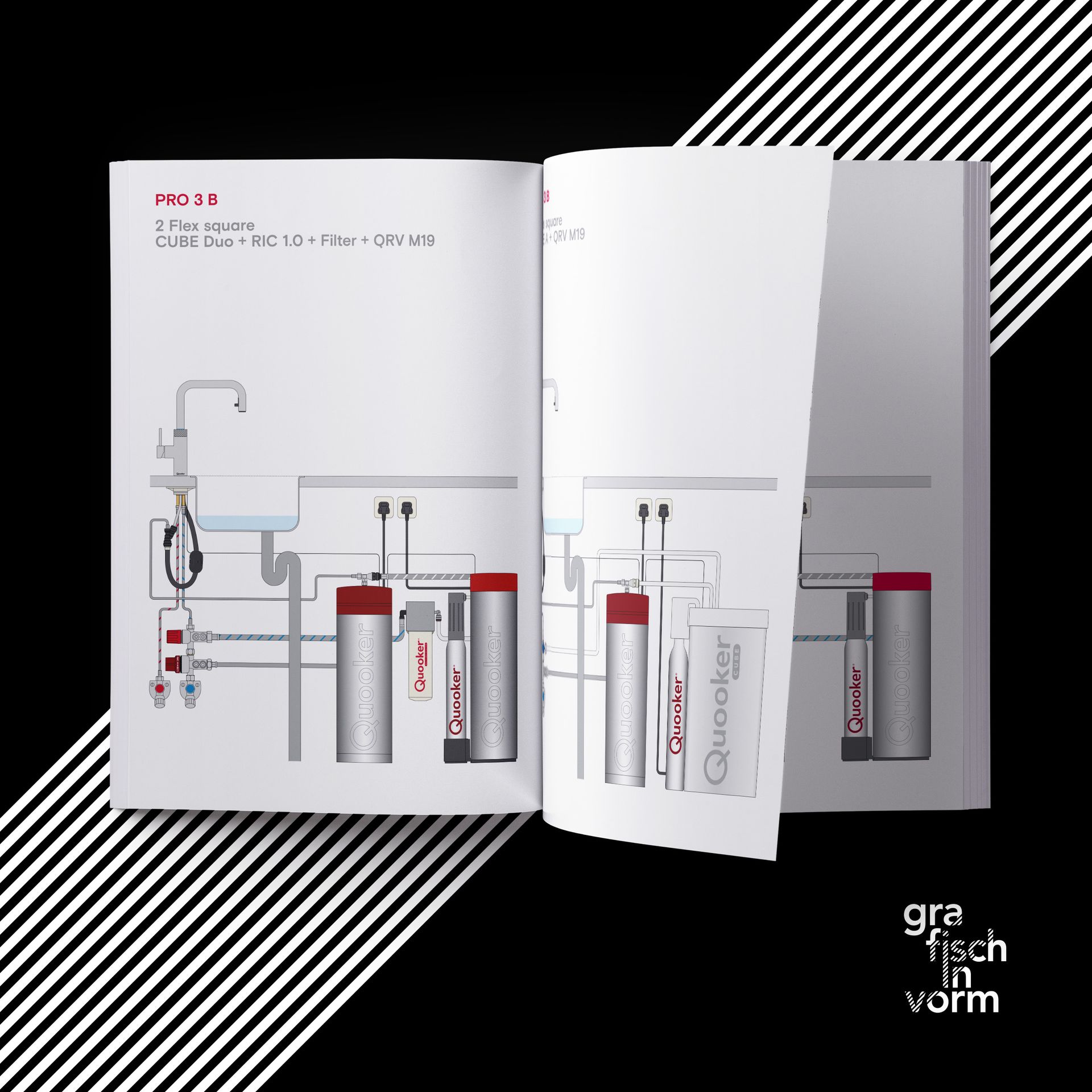

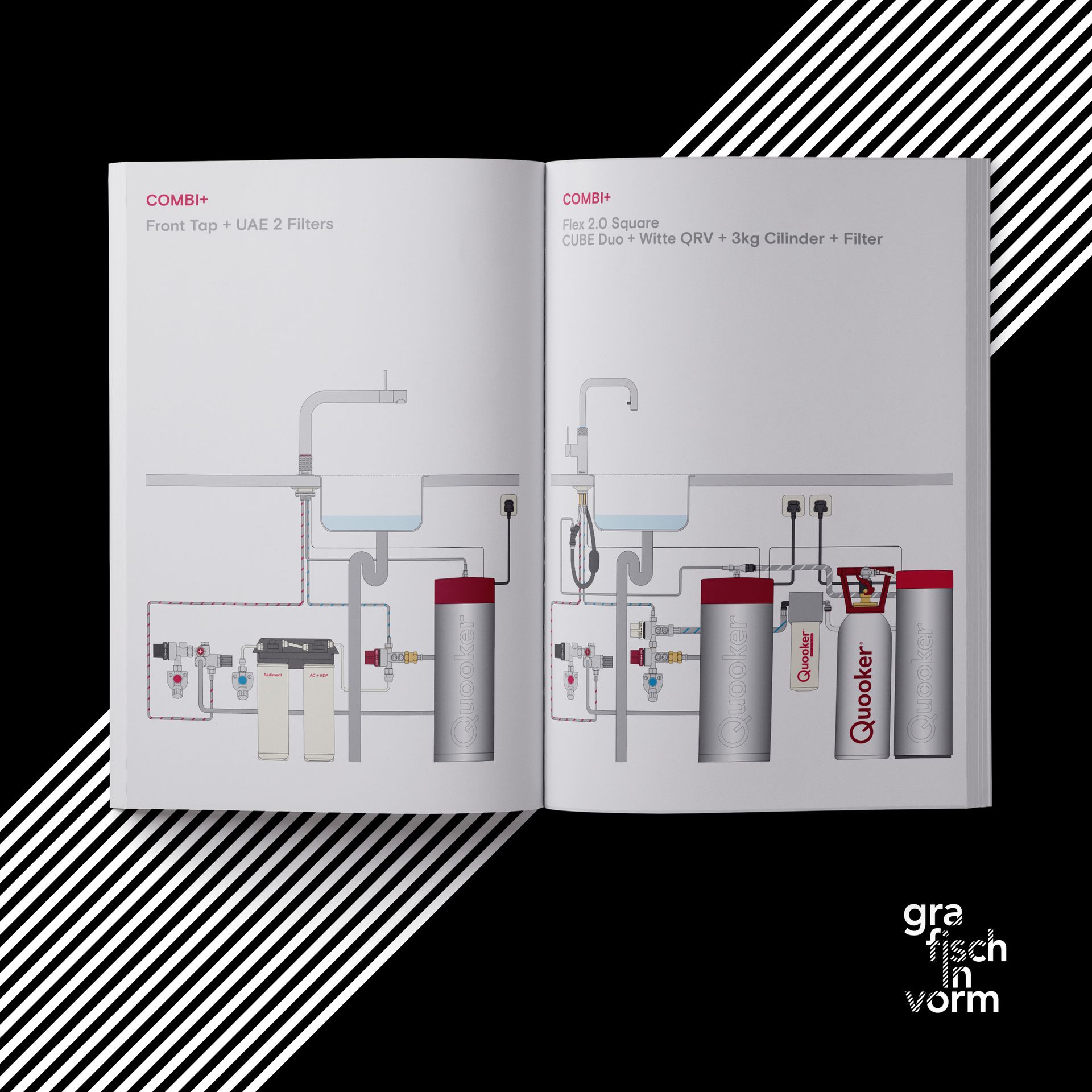

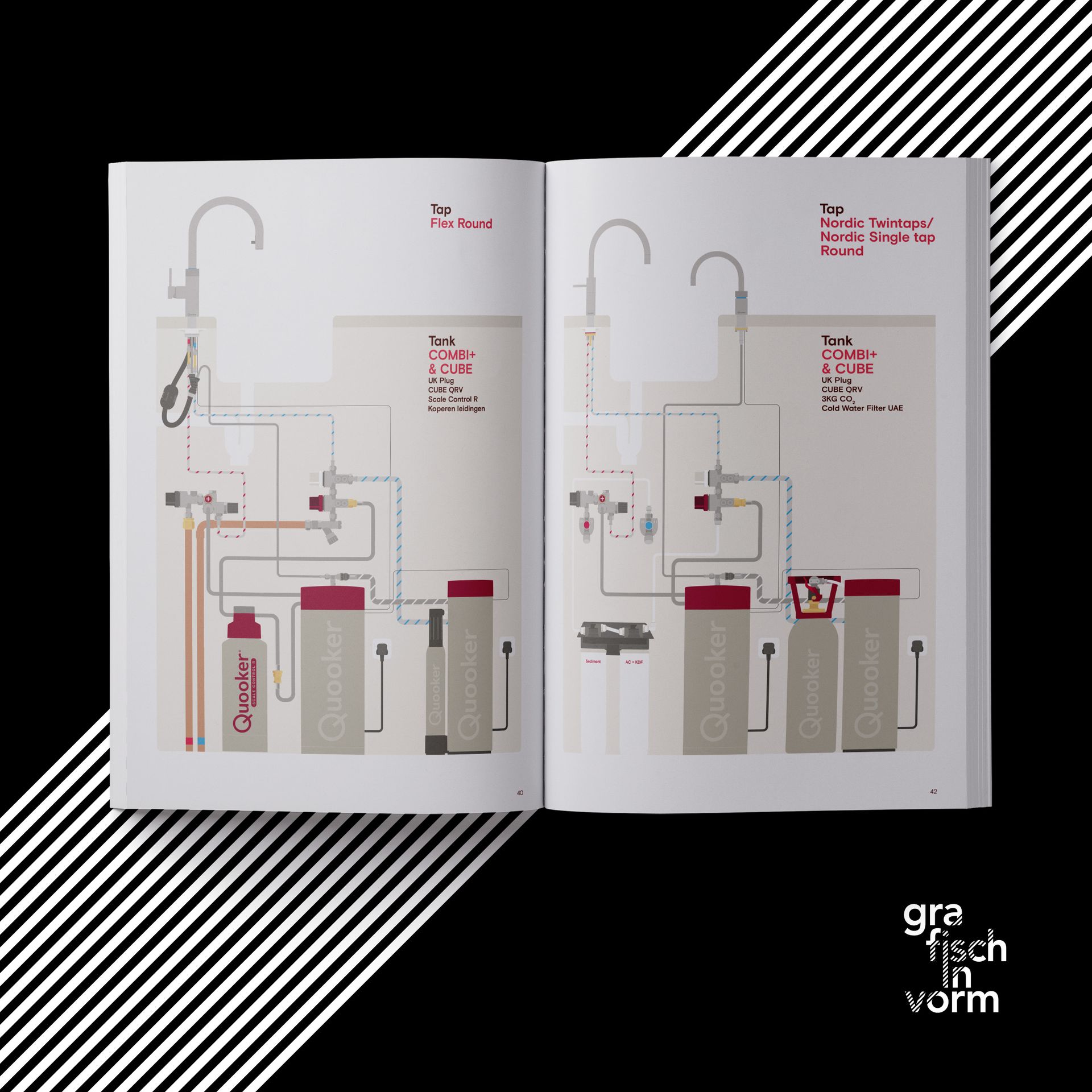

De kracht van dit systeem zit in de technische structuur en logische opbouw. Alle onderdelen – van Pro3-, Combi- en Combi+-ketels tot de Cube voor koud en bruisend water, met filters, drukfilters, stopkraantjes, koperen leidingen en land-specifieke aansluitingen – zijn samengebracht in één Illustrator-bestand met een uitgebreide lagenstructuur.
De grafische studio van Quooker kan daardoor eenvoudig de juiste lagen activeren en de gewenste configuratie exporteren, zonder telkens opnieuw te hoeven tekenen. Een efficiënte en foutvrije manier van werken, die tijd bespaart en consistentie brengt in alle publicaties.
Efficiëntie in de praktijk

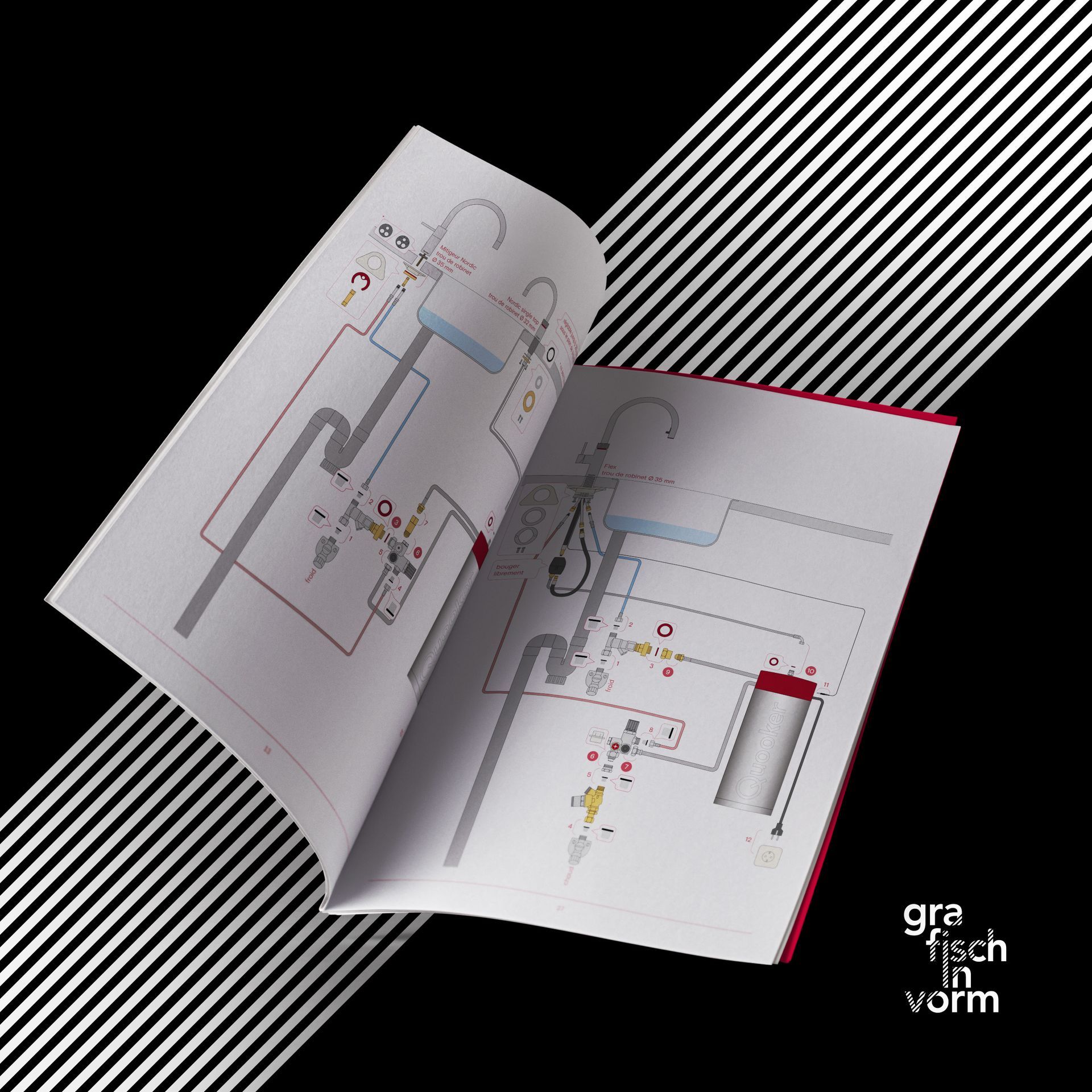

Handleidingen, service-instructies of dealerbrochures worden samengesteld vanuit hetzelfde bronsysteem, waardoor alle visuals technisch en visueel op elkaar aansluiten. De bestaande exploded views zijn geïntegreerd in de structuur en blijven duidelijk en herkenbaar voor installateurs en servicemonteurs.
Nieuwe stijl en resultaat
In de nieuwste fase is de look & feel verder verfijnd: met strakkere lijnvoering, verbeterde leesbaarheid en een moderne, heldere stijl. De tekeningen sluiten nu nog beter aan op de huisstijl en internationale uitingen van Quooker.
Ik werk aan dit project vanuit mijn eigen studio en regelmatig op het hoofdkantoor van Quooker in Ridderkerk — een samenwerking waarin technische precisie en grafische helderheid samenkomen.
